CABLE  CRUZADO

Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. Más comúnmente, el término se refiere al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub

En otras palabras es un cable de red UTP que nos sirver para conectar 2 equipos iguales por ejemplo 2 computadores 2 switches o cualquier equipo que sean del mismo tipo

pd.

• COMO SE ARMA UN CABLE CRUZADO:

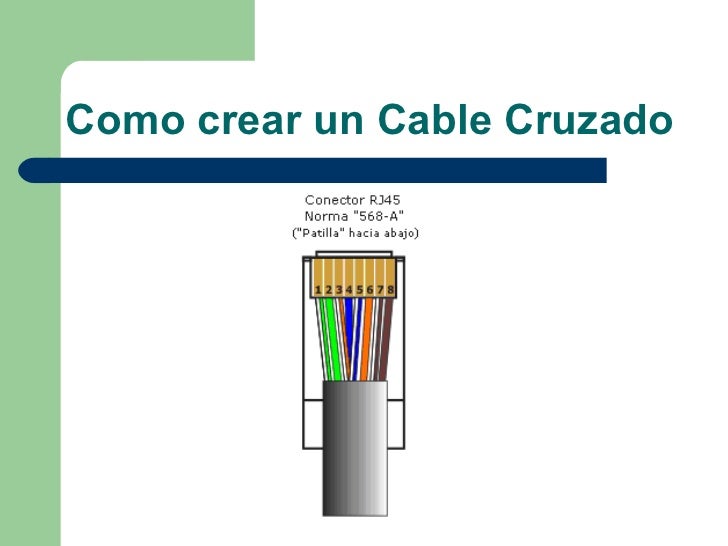

Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1). Esto se realiza para que el TX ( transmisión) de un equipo esté conectado con el RX ( recepción) del otro y a la inversa; así el que "habla" ( transmisión) es "escuchado" ( recepción).

Con que materiales puedo crear un cable de red o patch cord

Tenga a mano las herramientas y materiales necesarios, las cuales son:

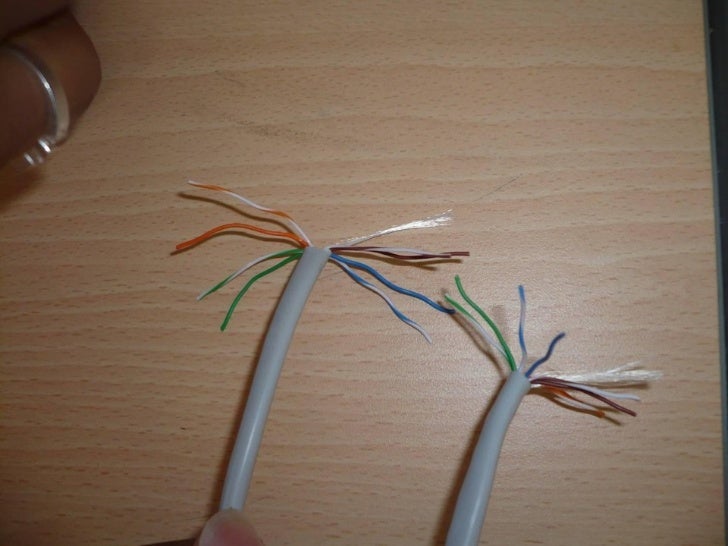

- Cable de red tipo CAT 5 (4 pares de hilos)

- 2 Conectores RJ45.

- Pinza para crimpear

Esquema de conexión de los cables:

Existen varios esquemas de conexión de los cables en una red, o sea, el orden interno de los hilos en el conector. Dejando de lado la discusión de cual esquema es mejor, vamos a presentar el esquema de conexión para el standard EIA 568B.
